Фенопласт

---

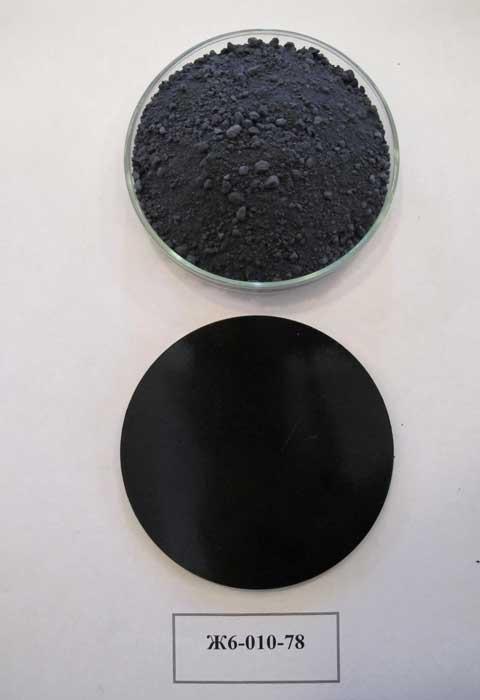

Фенопласт Ж6-010-78, Ж6-010-78Л

Материалы фенольные формовочные, полученные при совместной обработке фенолоформальдегидной смолы, органического и минерального наполнителей, окрашивающих веществ и других добавок. Фенопласт Ж6-010-78 используется для производства методом компрессионного прессования армированных и неармированных изделий технического и бытового назначения. Фенопласт Ж6-010-78Л перерабатывается методом литья под давлением, а также литьевого и компрессионного прессования. Выпускаются в виде порошков.

Цвет

Ж6-010-78 — черный; Ж6-010-78Л — черныйМетод испытания: ТУ 2253-031-05015227-2002 п.5.4

Ударная вязкость по Шарпи на образцах без надреза, не менее

Ж6-010-78 — 4,0 кДж/м²; Ж6-010-78Л — 4,8 кДж/м²Метод испытания: ТУ 2253-031-05015227-2002 п.5.6 и ГОСТ 4647

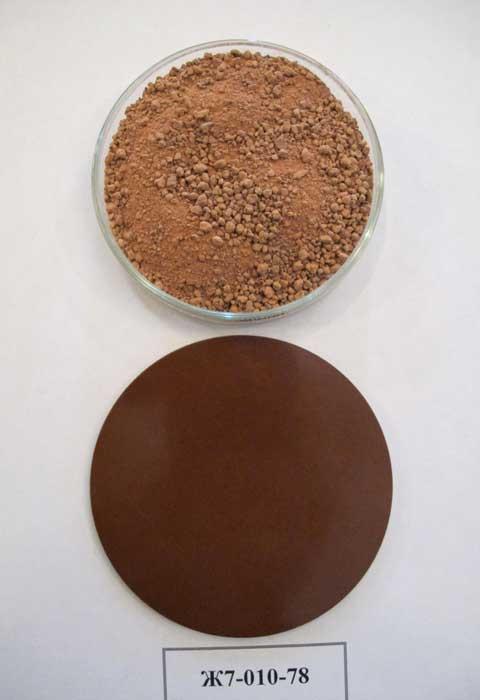

Фенопласт Ж7-010-78

Материал прессовочный фенольный, обладающий повышенной теплостойкостью и электрической прочностью и получаемый при совместной обработке фенолоформальдегидной смолы, минерального и органического наполнителей, отверждающих веществ и красящих добавок. Не содержит асбеста. Используется для производства методом прессования изделий технического назначения, работающих в условиях повышенных температур и других целей. Выпускается в виде порошка.

Цвет

Желтовато-коричневый, коричневый, зеленый или другого цвета, неоднотонныйМетод испытания: ТУ 2253-060-05015227-97 п.5.4

Текучесть

120–200 ммМетод испытания: ТУ 2253-060-05015227-97 п.5.5

Ударная вязкость по Шарпи на образцах без надреза, не менее

4 кДж/м²Метод испытания: ТУ 2253-060-05015227-97 п.5.6 и ГОСТ 4647

Теплостойкость по Мартенсу после термообработки, не менее

185 °СМетод испытания: ТУ 2253-060-05015227-97 п.5.8 и ГОСТ 21341

Электрическая прочность, не менее

15 кВ/ммМетод испытания: ТУ 2253-060-05015227-97 п.5.9 и ГОСТ 6433.3

Удельное объемное электрическое сопротивление, не менее

1×10¹¹ Ом·смМетод испытания: ТУ 2253-060-05015227-97 п.5.9 и ГОСТ 6433.2

Плотность, не более

1,7 г/см³Метод испытания: ТУ 2253-060-05015227-97 п.5.10 и ГОСТ 15139

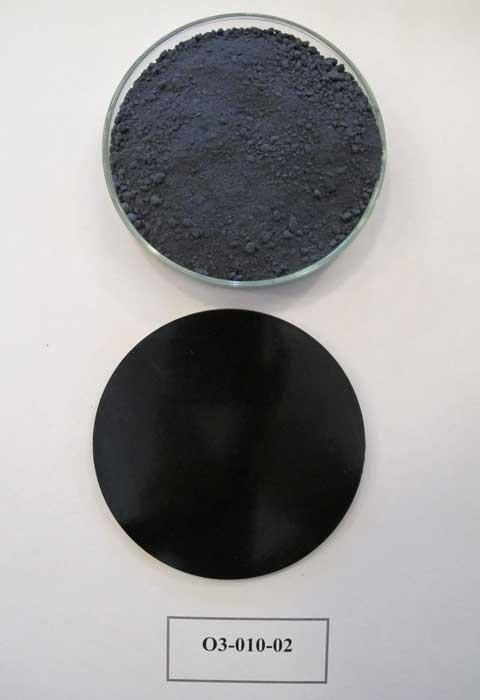

Фенопласт О3-010-02, О3-010-02ТВ

Материалы фенольные формовочные марок О3-010-02 и О3-010-02ТВ, получаемые при совместной обработке фенолоформальдегидной смолы, органического и минерального наполнителей, окрашивающих веществ и других добавок. Используются для производства методом компрессионного прессования армированных и неармированных изделий технического назначения. Выпускаются в виде порошков.

Цвет

О3-010-02 — черный; О3-010-02ТВ — черныйМетод испытания: ТУ 2253-063-05015227-2001 п.5.4

Текучесть, не менее

О3-010-02 — 110 мм; О3-010-02ТВ — 110 ммМетод испытания: ТУ 2253-063-05015227-2001 п.5.5

Ударная вязкость по Шарпи на образцах без надреза, не менее

О3-010-02 — 5,9 кДж/м²; О3-010-02ТВ — 5,0 кДж/м²Метод испытания: ТУ 2253-063-05015227-2001 п.5.6 и ГОСТ 4647

Изгибающее напряжение при разрушении, не менее

О3-010-02 — 70 МПа; О3-010-02ТВ — 70 МПаМетод испытания: ТУ 2253-063-05015227-2001 п.5.7 и ГОСТ 4648

Теплостойкость по Мартенсу, не менее

О3-010-02 — 130 °С; О3-010-02ТВ — 140 °СМетод испытания: ТУ 2253-063-05015227-2001 п.5.8 и ГОСТ 21341

Водопоглощение, не более

О3-010-02 — 55 мг; О3-010-02ТВ — 50 мгМетод испытания: ТУ 2253-063-05015227-2001 п.5.9 и ГОСТ 4650

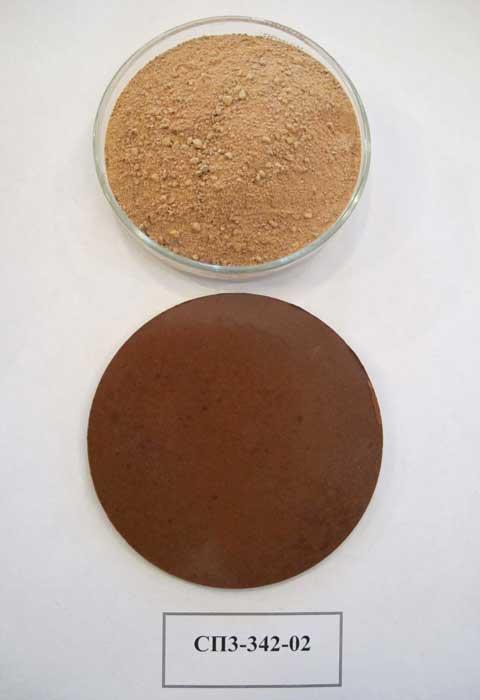

Фенопласт СП1-342-02, СП3-342-02

Материалы фенольные формовочные резольные безаммиачные, полученные при совместной обработке фенолоанилиноформальдегидной смолы, древесной муки, окрашивающих веществ и других добавок. Используются для производства методом компрессионного прессования армированных и неармированных изделий технического назначения, эксплуатируемых как в обычных условиях, так и в условиях тропического климата. Выпускаются в виде порошков.

Цвет

Коричневый или другого цвета. НеоднотонныйМетод испытания: ТУ 2253-083-05015227-2001 п.5.4

Текучесть

СП1-342-02 — 100–200 мм; СП3-342-02 — 90–200 ммМетод испытания: ТУ 2253-083-05015227-2001 п.5.5

Ударная вязкость по Шарпи на образцах без надреза, не менее

СП1-342-02 — 4,9 кДж/м²; СП3-342-02 — 5,4 кДж/м²Метод испытания: ТУ 2253-083-05015227-2001 п.5.6 и ГОСТ 4647

Изгибающее напряжение при разрушении, не менее

СП1-342-02 — 58,8 МПа; СП3-342-02 — 60 МПаМетод испытания: ТУ 2253-083-05015227-2001 п.5.7 и ГОСТ 4648

Массовая доля влаги и летучих веществ, не более

СП1-342-02 — 4,5 %Метод испытания: ТУ 2253-083-05015227-2001 п.5.9

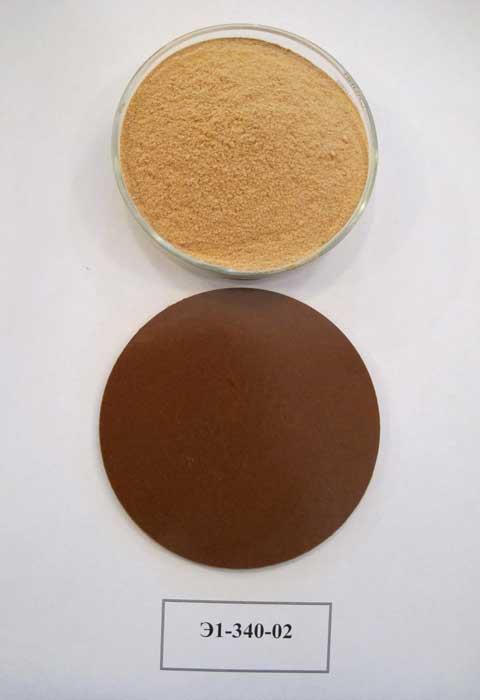

Фенопласт Э1-340-02

Материал прессовочный фенольный резольный, полученный при совместной обработке фенолоформальдегидной смолы, органического и минерального наполнителей, окрашивающих веществ и других добавок. Используется для производства методом компрессионного прессования изделий технического назначения, электроизоляционных деталей, работающих в условиях повышенных напряжений и токов высокой частоты, деталей автотранспортного электрооборудования, к которым предъявляются повышенные требования по водостойкости и электрическим показателям. Выпускается в виде порошка.

Цвет

Коричневый неоднотонныйМетод испытания: ТУ 2253-097-05015227-2004 п.5.4

Текучесть

100–180 ммМетод испытания: ТУ 2253-097-05015227-2004 п.5.5

Ударная вязкость по Шарпи на образцах без надреза, не менее

4,9 кДж/м²Метод испытания: ТУ 2253-097-05015227-2004 п.5.6 и ГОСТ 4647

Изгибающее напряжение при разрушении, не менее

58,8 МПаМетод испытания: ТУ 2253-097-05015227-2004 п.5.7 и ГОСТ 4648

Удельное поверхностное электрическое сопротивление, не менее

5×10¹³ ОмМетод испытания: ТУ 2253-097-05015227-2004 п.5.9 и ГОСТ 6433.2

Электрическая прочность, не менее

13 кВ/ммМетод испытания: ТУ 2253-097-05015227-2004 п.5.9 и ГОСТ 6433.3

Удельное объемное электрическое сопротивление, не менее

5×10¹² Ом·смМетод испытания: ТУ 2253-097-05015227-2004 п.5.9 и ГОСТ 6433.2

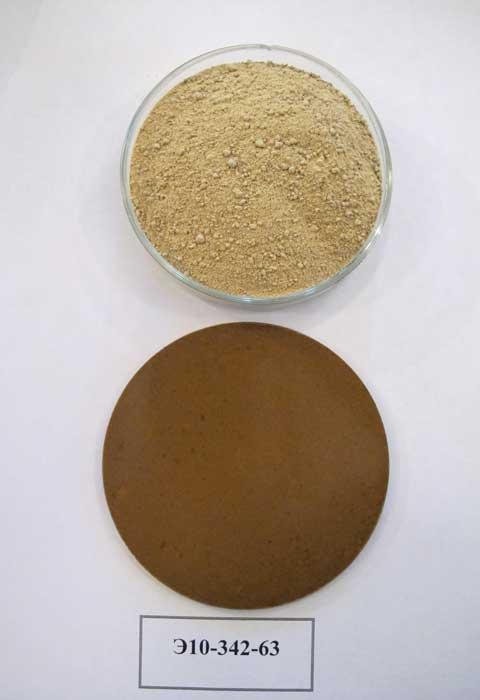

Фенопласт Э10-342-63

Материал прессовочный фенольный резольный безаммиачный, полученный при совместной обработке фенолоформальдегидной смолы, наполнителей, окрашивающих веществ и других добавок. Используется для производства методом компрессионного прессования электроустановочных изделий, деталей автотракторного электрооборудования и других изделий технического назначения, эксплуатируемых как в обычных условиях, так и в условиях тропического климата. Выпускается в виде порошка.

Цвет

От жёлтого до темно-зелёного или другого цвета. НеоднотонныйМетод испытания: ТУ 2253-082-05015227-2001 п.5.4

Текучесть, не менее

100 ммМетод испытания: ТУ 2253-082-05015227-2001 п.5.5

Ударная вязкость по Шарпи на образцах без надреза, не менее

4,4 кДж/м²Метод испытания: ТУ 2253-082-05015227-2001 п.5.6 и ГОСТ 4647

Изгибающее напряжение при разрушении, не менее

53,9 МПаМетод испытания: ТУ 2253-082-05015227-2001 п.5.7 и ГОСТ 4648

Теплостойкость по Мартенсу, не менее

135 °СМетод испытания: ТУ 2253-082-05015227-2001 п.5.8 и ГОСТ 21341

Водопоглощение, не более

20 мгМетод испытания: ТУ 2253-082-05015227-2001 п.5.9 и ГОСТ 4650

Удельное объемное электрическое сопротивление, не менее

5×10¹² Ом·смМетод испытания: ТУ 2253-082-05015227-2001 п.5.10 и ГОСТ 6433.2

Электрическая прочность, не менее

14 кВ/ммМетод испытания: ТУ 2253-082-05015227-2001 п.5.10 и ГОСТ 6433.2
